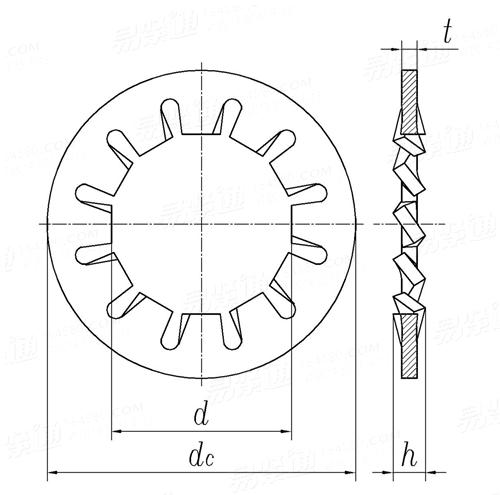

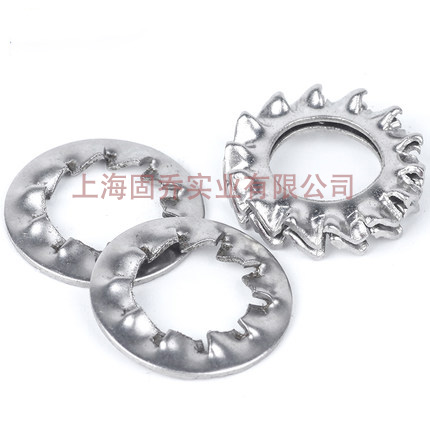

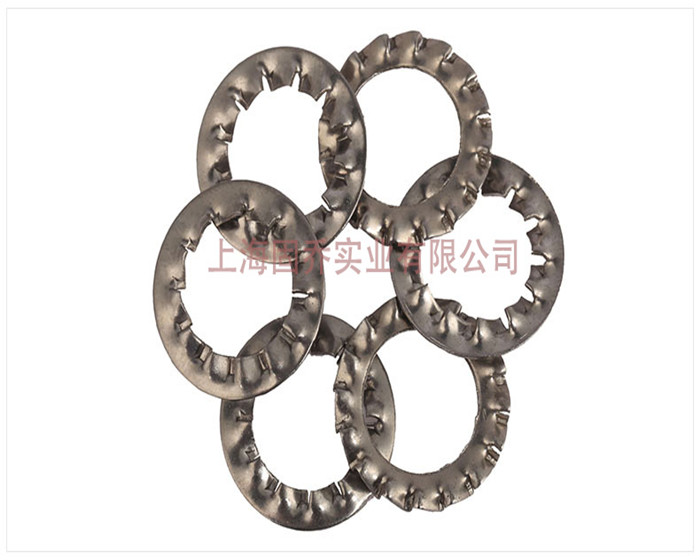

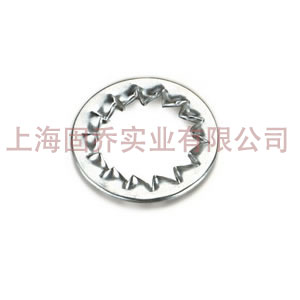

DIN6797J -1988 内齿锁紧垫圈

单位：mm

螺纹规格		2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4	10.5
d
d	最小值=公称	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4	10.5
	最大值	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62	10.77
dc	最小值	4.5	5.5	6	7	8	10	11	12.5	15	18
	最大值=公称	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57	17.57
t		0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8	0.9
齿数		6	6	6	6	8	8	8	8	8	9
千件重kg		0.04	0.045	0.045	0.085	0.1	0.2	0.25	0.35	0.55	0.9
适用螺纹		M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8	M10
螺纹规格		13	15	17	19	21	23	25	28	31
d
d	最小值=公称	13	15	17	19	21	23	25	28	31
	最大值	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
dc	最小值	20.5	24	26	30	33	36	38	44	48
	最大值=公称	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
t		1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
齿数		10	10	12	12	12	14	14	14	14
千件重kg		1.2	1.9	2.4	3.7	4.1	6	6.5	8.5	9.5
适用螺纹		M12	M14	M16	M18	M20	M22	M24	M27	M30

A:产品标准：DIN6797J-1988;
B:产品材料等级：碳钢，304,316,不锈钢2205，2507，H59，H62，钛合金，铝，塑料等等材质；
C:表面处理：白锌，蓝白锌，黑锌，彩锌，彩锌(三价)，发黑，锌镍合金，热镀锌，达克罗，镀银，镀铜，镀镍等。
D:应用行业：汽车及汽车新能源，军工航天,船舶重工，医疗器械，食品机械，电子通信设备，风力发电，环保设备，农用机械等等。
E：技术文献；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
