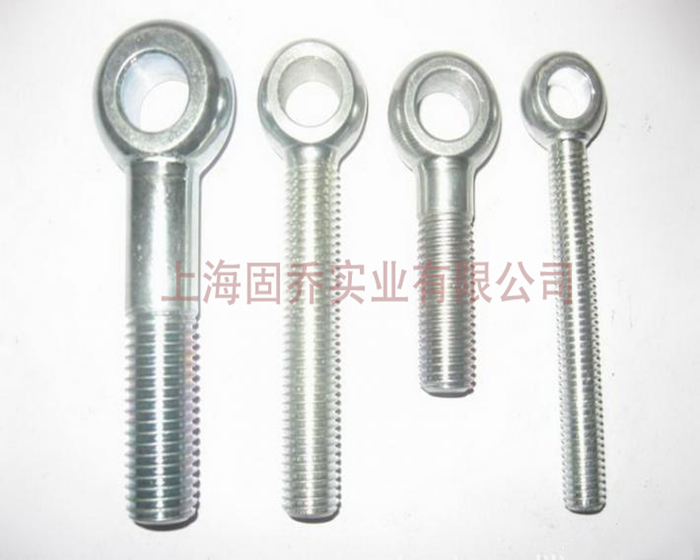

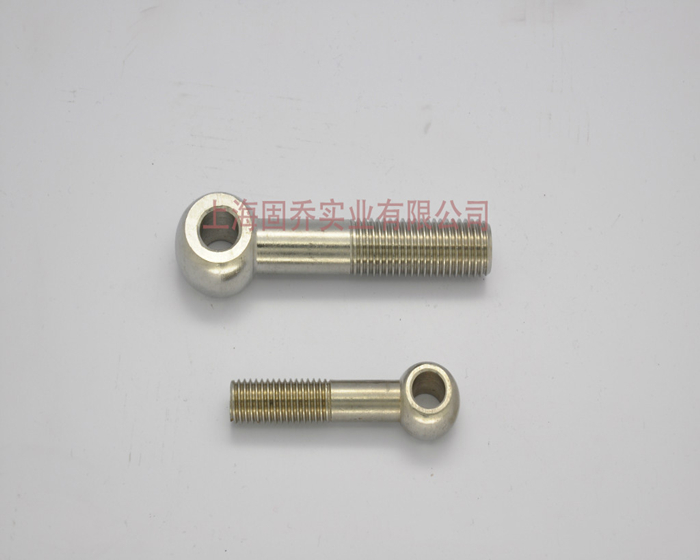

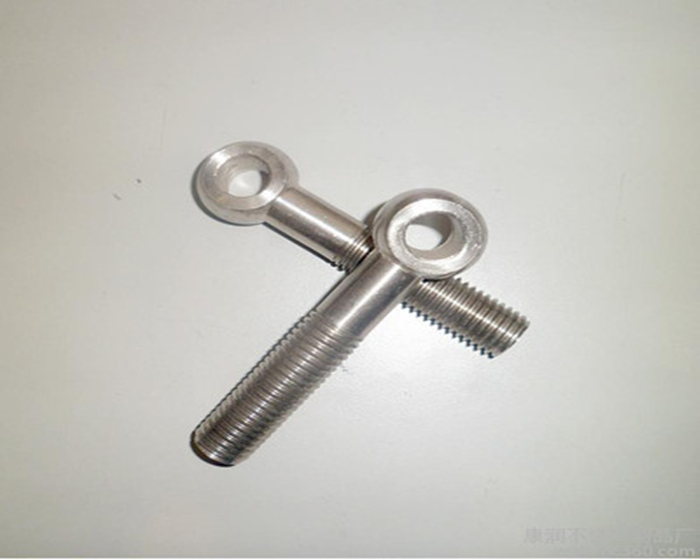

GB798 活节螺栓

单位：mm

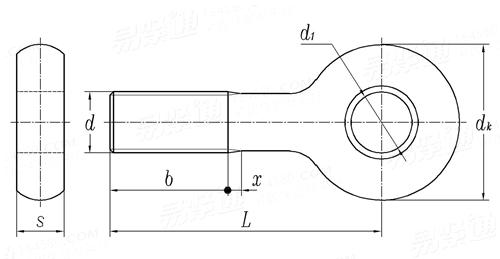

螺纹规格		M4	M5	M6	M8	M10	M12	M16	M20	M24	M30	M36
d
P	螺距	0.7	0.8	1	1.25	1.5	1.75	2	2.5	3	3.5	4
d1	公称	3	4	5	6	8	10	12	16	20	25	30
	最小值	3.06	4.07	5.07	6.07	8.08	10.08	12.095	16.095	20.11	25.11	30.11
	最大值	3.16	4.19	5.19	6.19	8.23	10.23	12.275	16.275	20.32	25.32	30.32
s	公称	5	6	8	10	12	14	18	22	26	34	40
	最小值	4.75	5.75	7.7	9.7	11.635	13.635	17.635	21.56	25.56	33.5	39.48
	最大值	4.93	5.93	7.92	9.92	11.905	13.905	17.905	21.89	25.89	33.88	39.87
b		14	16	18	22	26	30	38	52	60	72	84
dk		8	10	12	14	18	20	28	34	42	52	64
x	最大值	1.75	2	2.5	3.2	3.8	4.2	5	6.3	7.5	8.8	10

B:产品标准：GB798;
C:产品材料等级：碳钢分为8.8级，10.9级，12.9级，304,316,316L，不锈钢2205，2507，H59，H62，钛合金，铝，塑料等等材质；
D:表面处理：白锌，蓝白锌，黑锌，彩锌，彩锌(三价)，发黑，锌镍合金，热镀锌，达克罗，镀银，镀铜，镀镍等。
E:应用行业：汽车及汽车新能源，军工航天,船舶重工，医疗器械，食品机械，电子通信设备，风力发电，环保设备，农用机械等等。
F：技术文献；ISO898,ISO3506(GB3098),ISO4042/(GB5267.1),GB3098等；
